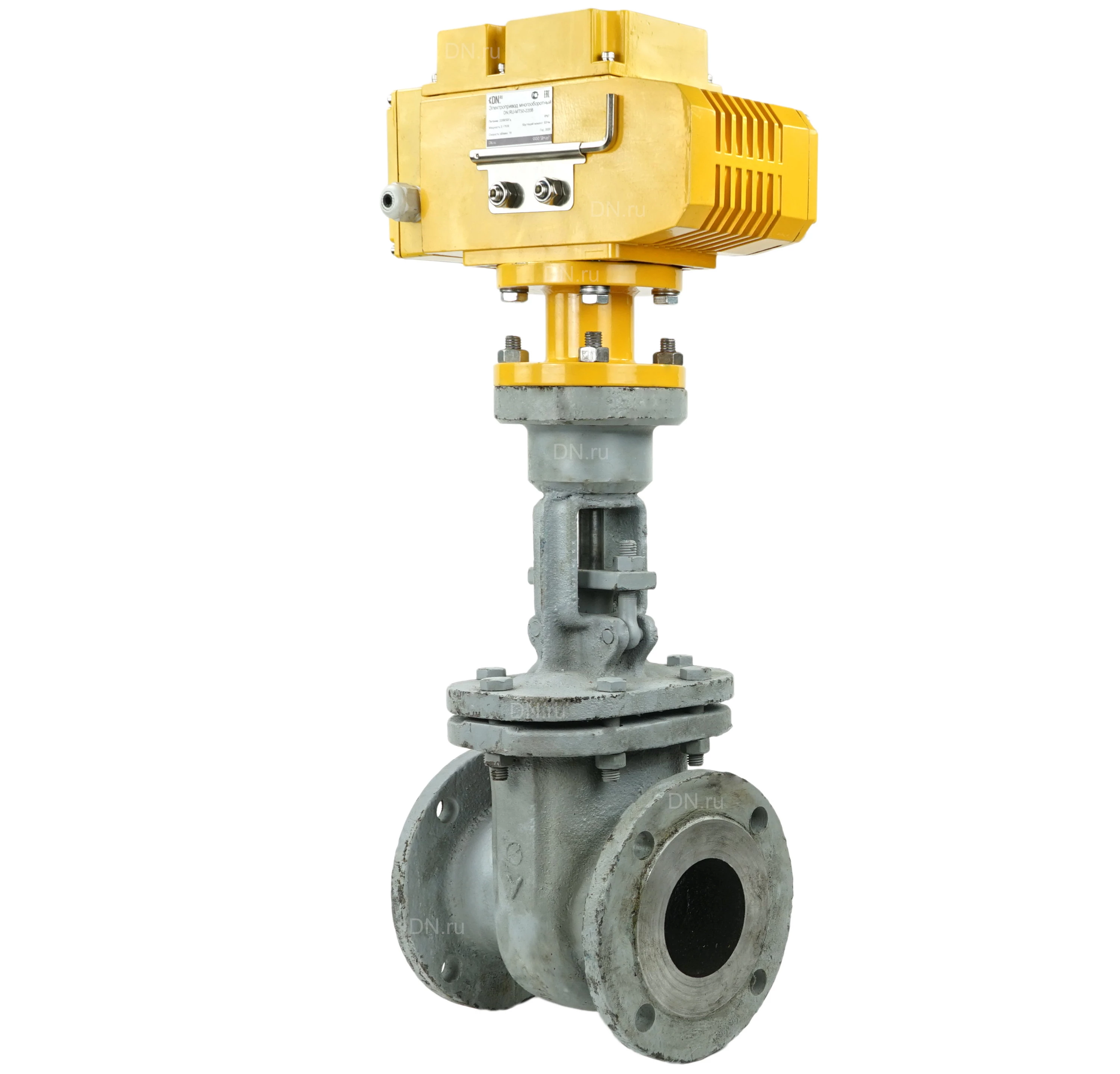

Задвижка клиновая 30с964нж МЗТА ЗКЛ2-25 Ду100 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - ТРГ, с электроприводом MT-N-020EM-О1-380VAC-У1

Наличие: Красноярск

Артикул: D040-01796

Бренд: МЗТА

Страна производитель: Россия

от 161 823.85 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка с корпусом из углеродистой стали A216 Gr WCB/25Л.

Параметры задвижки клиновой МЗТА 30с964нж Ду100 Ру25:

Тип задвижки - Клиновая
Диаметр номинальный - 100 мм
Давление номинальное - 25 бар
Крутящий момент - 200 Нм
Температура рабочей среды - от -40 до + 450 °C
Тип присоединения - Фланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Конструкция шпинделя - выдвижной
Клин - двухдисковый
Цвет - Светло-серый
Вес - 41.7 кг
Страна производитель - Россия

Задвижка клиновая 30с964нж МЗТА ЗКЛ2-25 Ду100 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - ТРГ, с электроприводом MT-N-020EM-О1-380VAC-У1

Габаритные и установочные размеры задвижки клиновой МЗТА 30с964нж Ду100 Ру25:

Dn - 100 мм
L - 230 мм
H - 585 мм
D1 - 230 мм
D2 - 190 мм
S1 - 268 мм
S2 - 308 мм
n-Th - 8-22 мм

Материалы задвижки клиновой МЗТА 30с964нж Ду100 Ру25:

Корпус	Сталь 25Л
Крышка	Сталь 25Л
Диски (клин)	Сталь 25Л
Шпиндель	Сталь 20Х13
Гайка шпинделя	Сталь 45, Латунь ЛС59-1
Гайка	Сталь 25
Шпилька, болт	Сталь 35
Болт откидной	Сталь 35
Прокладка	Паронит, ТРГ
Набивка сальника	АГИ, ТРГ
Маховик	Чугун

Задвижка клиновая МЗТА 30с964нж Ду100 Ру25

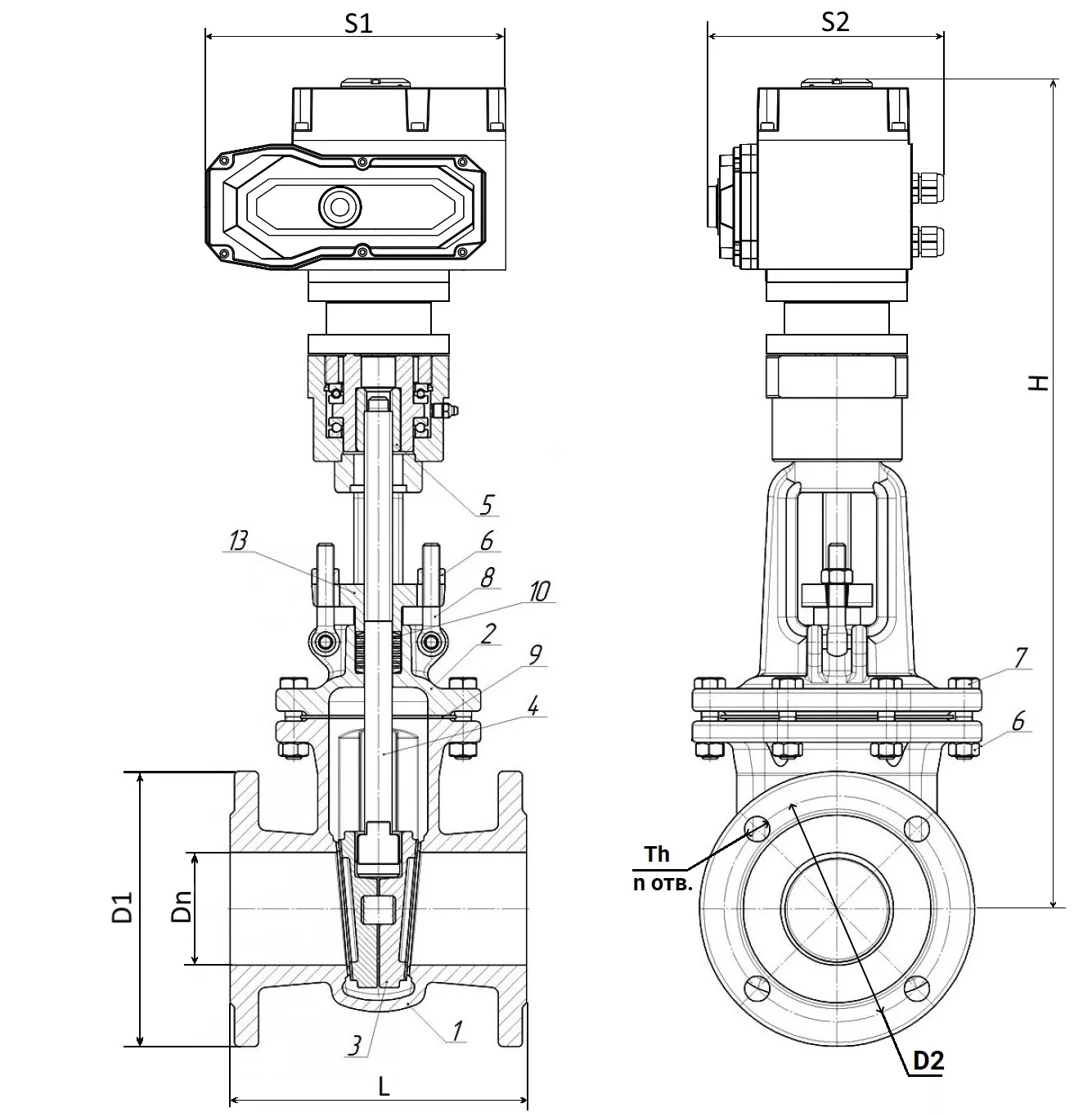

Эскиз задвижки клиновой МЗТА 30с964нж Ду100 Ру25

Параметры электропривода MT-200-380:

Крутящий момент - 200 Нм
Напряжение питания - 380В
Номинальный потребляемый ток - 1 А
Температура окружающей среды - от -28 до +60 °C
Скорость - 5 об./мин.
Степень защиты корпуса - IP67
Взрывозащита - нет
Тепловая защита - есть
Страна производитель - Китай
Тип ISO-фланца - F10/F12
Вес привода - 10 кг

Электропривод MT-200-380

Габаритные и установочные размеры электропривода MT-200-380:

O - 40 мм
A - 149 мм
B - 119 мм
C - 114 мм
D - 200 мм
E - 151 мм
F - 105 мм
G - 117 мм

Эскиз электропривода MT-200-380

Характеристики

Бренд

МЗТА

Страна производитель

Россия

Тип присоединения

фланцевый

Уплотнение

Терморасширенный графит (ТРГ)

Напряжение питания

380В

Класс материала корпуса

сталь

Тип управления

электропривод

Степень защиты корпуса

IP67

Серия

ЗКЛ2

Строительная длина

230 мм

Давление условное

25 бар

Диаметр условный

Ду100 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

450 ℃

Таблица фигур

30с964нж

Конструкция шпинделя

выдвижной

Клин

двухдисковый

Взрывозащищенный корпус

нет

Ручной дублер

Шестигранник

Наличие моментной муфты

нет
