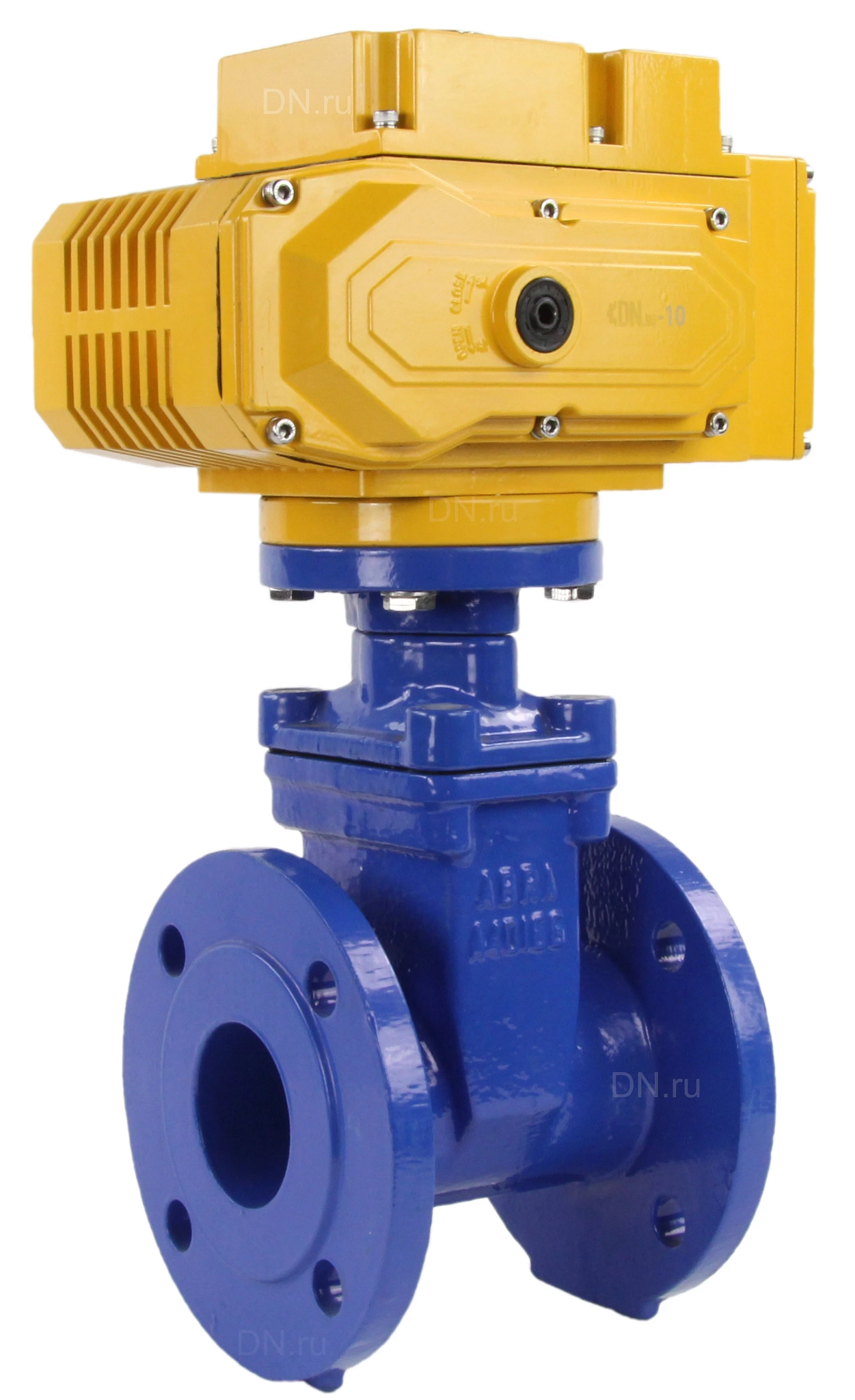

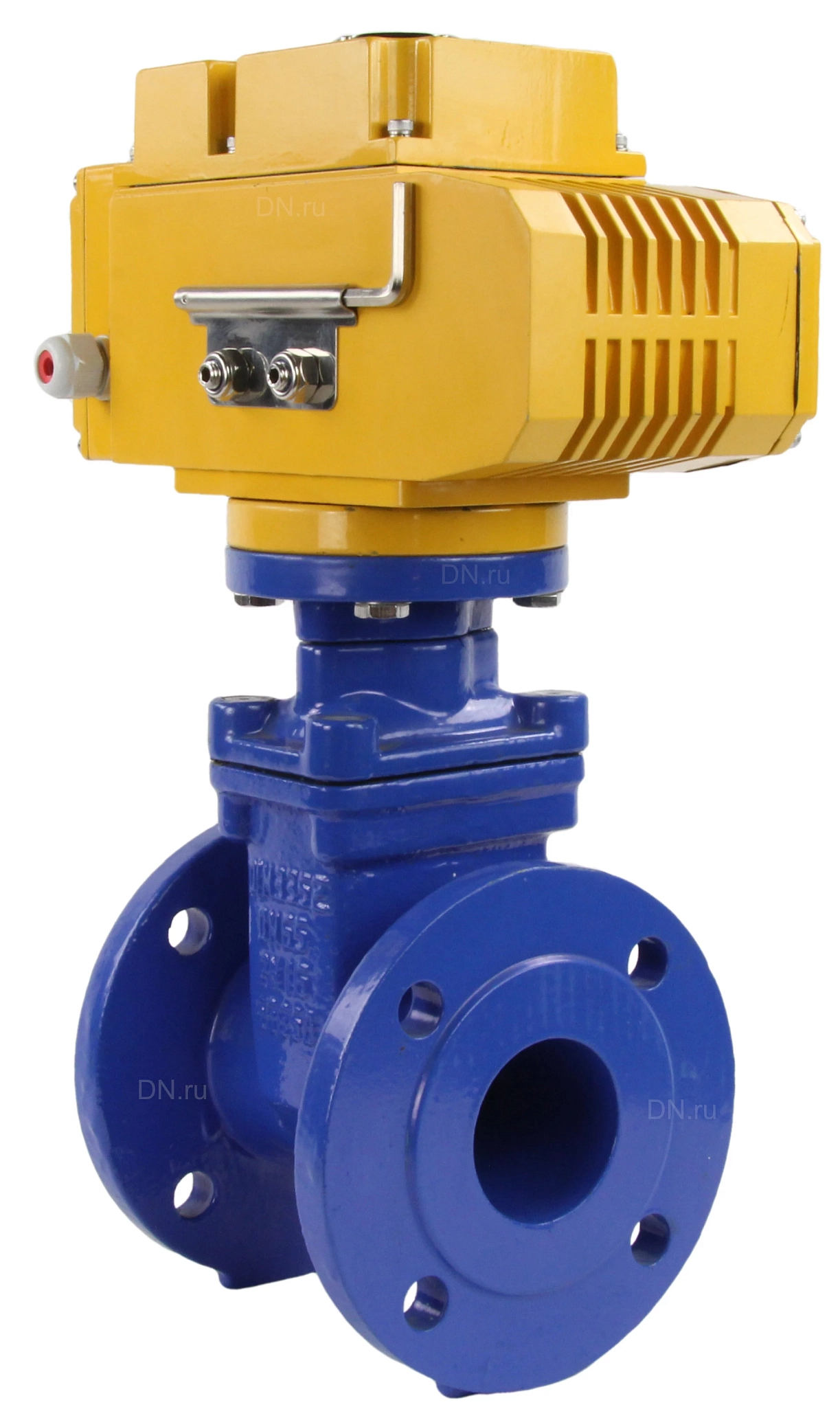

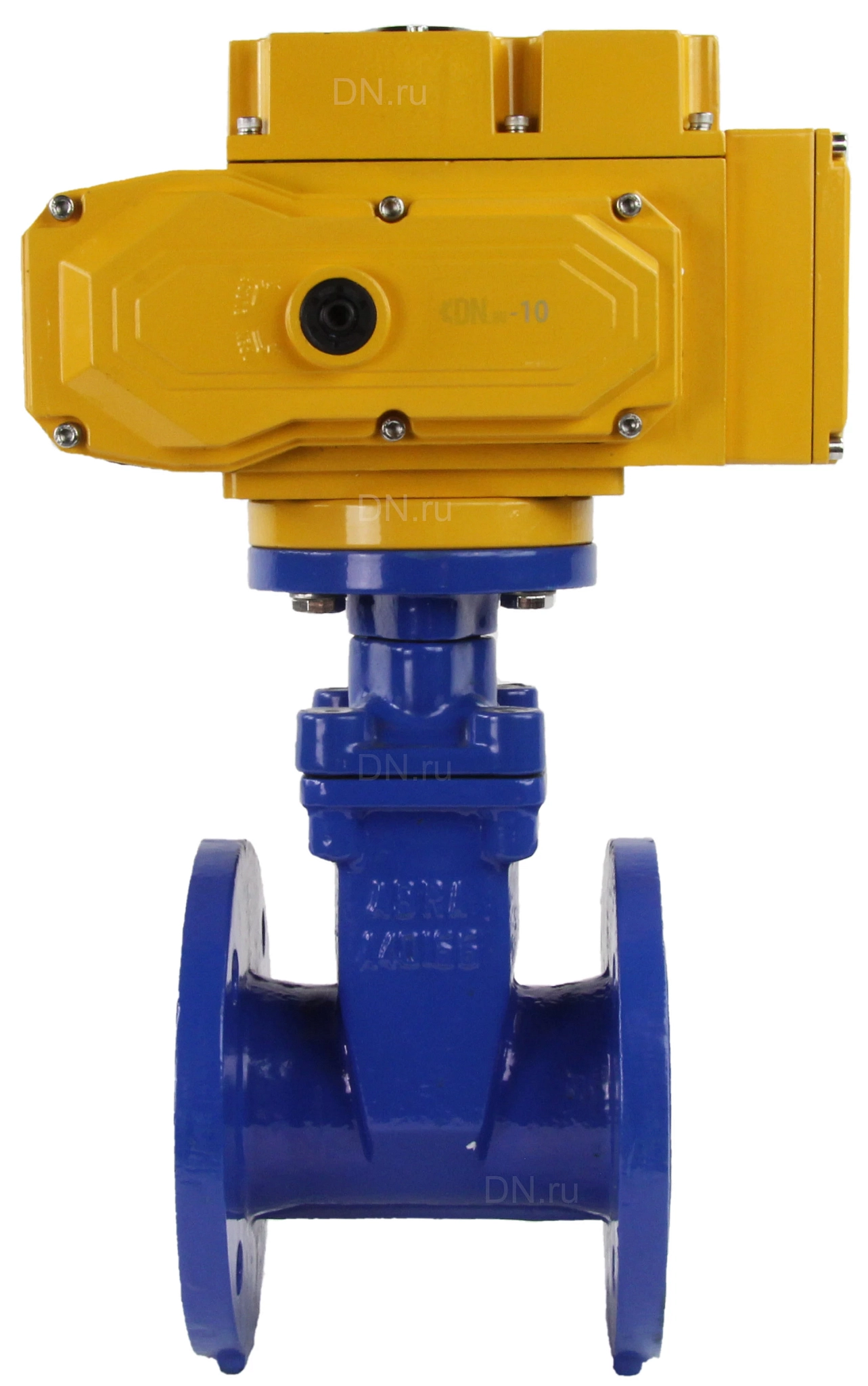

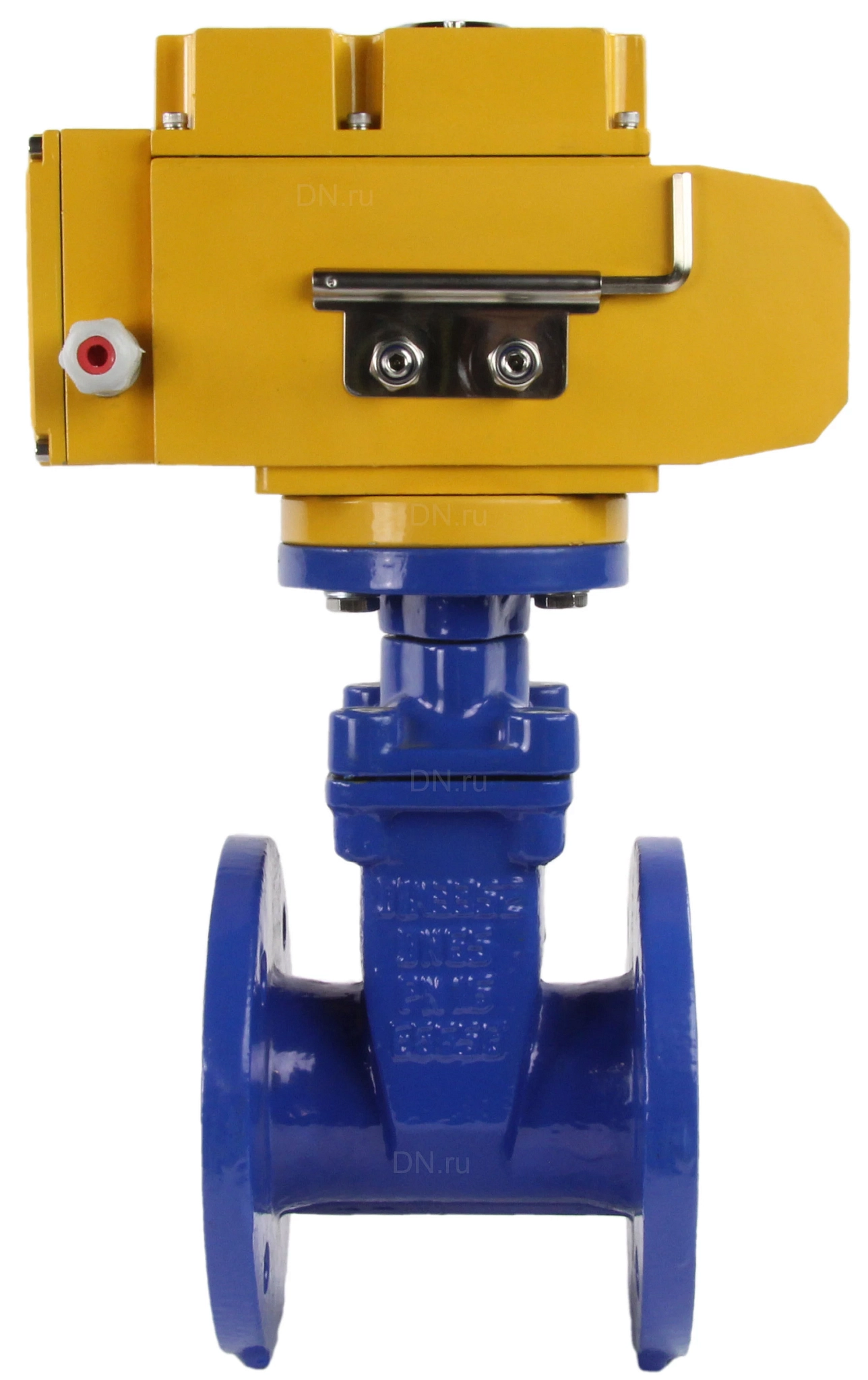

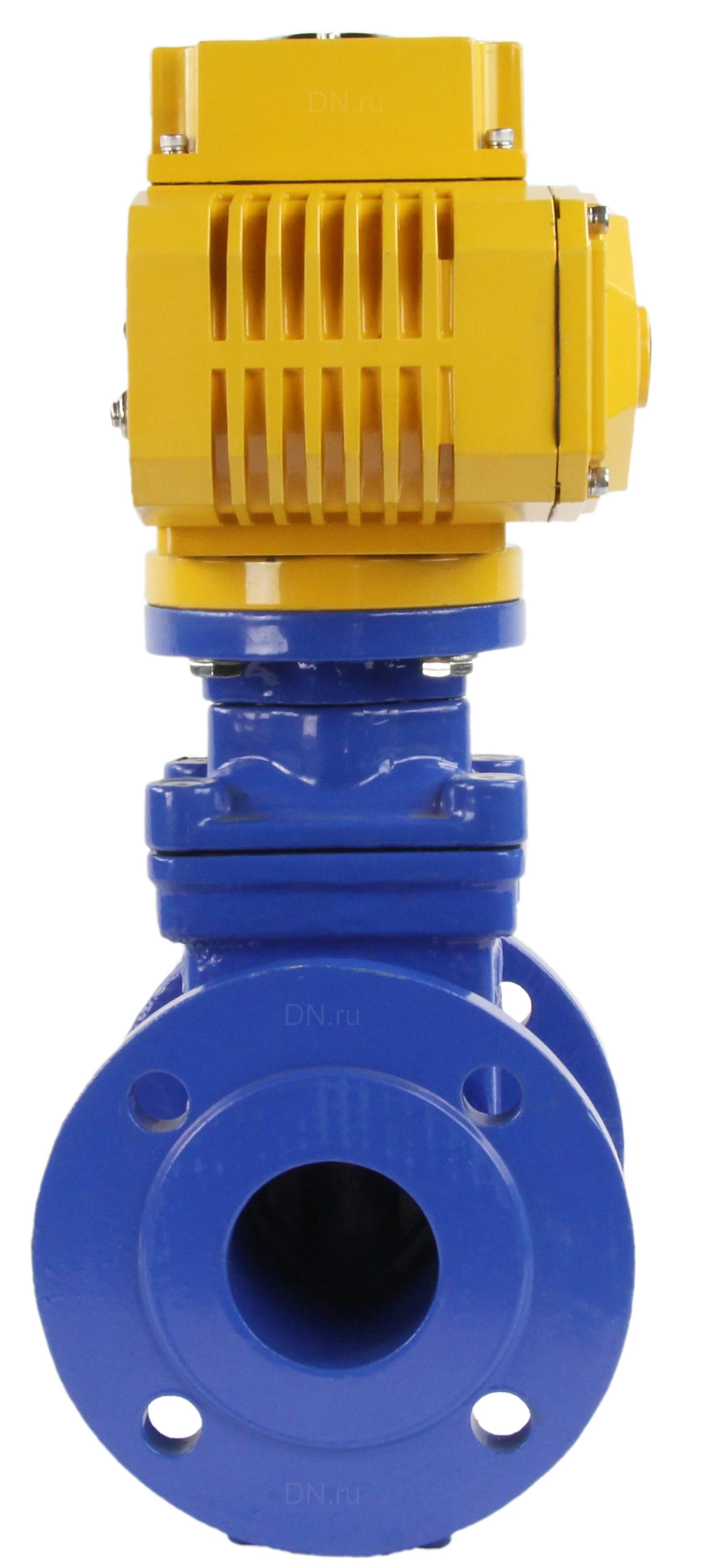

Задвижка клиновая ABRA A40 Ду300 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом MT-N-030EM-О1-220VAC-У1

Наличие: Красноярск

Артикул: D040-00884

Бренд: ABRA

Страна производитель: Китай

от 182 130.75 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка клиновая ABRA A40 Ду300 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом MT-N-030EM-О1-220VAC-У1 - имеет самую высокую степень герметичности – класс «А» по ГОСТ 9544-93 (протечки не допускаются). Расчетный полный срок службы корпусных деталей – не менее 50 лет.Основные области применения - для трубопроводов, транспортирующих воду, нейтральные среды. Полнопроходная конструкция задвижки позволяет использовать её в системах канализации. Также данную конструкцию можно использовать на другие нейтральные жидкости.

Электрические приводы МТ применяются для управления запорной промышленной трубопроводной арматурой, например, задвижками чугунными и стальными, заслонками шиберными и др. Позволяют использовать арматуру в системах автоматического управления теплоснабжением и водоснабжением объектов.

Тип задвижки - Клиновая
Диаметр номинальный DN - 300 мм
Давление условное PN - 16 бар
Тип присоединения - Фланцевый
Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Строительная длина - 270 мм
Класс материала корпуса - чугун
Управление - С электроприводом
Напряжение питания - 220В
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Крутящий момент - 300 Нм
Вес - 145 кг
Страна производитель - Китай
Страна производитель привода - Китай

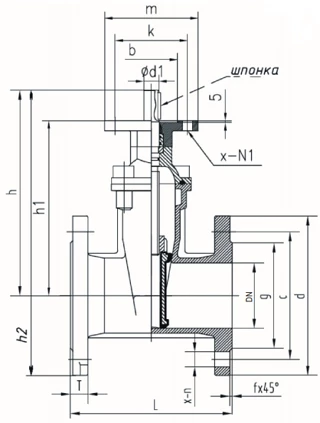

Задвижка клиновая ABRA A40 фланцевая чугунная

Размеры задвижки ABRA A40

L	h	h₁	h₂	d	c	T	х*n	g	f	Вес	Kv
270	680	630	910	460	410	24,5	28Ø12	370	4	128	16000

Материалы

1	Корпус, крышка	Чугун DIN GGG50
2	Клин и покрытие	Чугун DIN GGG50 + EPDM
3	Гайка	Латунь HMn-58-2-2
4	Шток	Нержавеющая сталь 2Cr13
5	Прокладка крышки	EPDM
6	Кольцо	NBR
7	Стопорное кольцо	Латунь HMn-58-2-2
8	Штурвал	Чугун DIN GGG50

Параметры производительности привода МТ-300 220В

Напряжение питания: АС220V
Мощность электродвигателя, KW: 0.37
Крутящий момент, NM: 300
Скорость, об./мин.: 18/24
Питание сети концевых выключателей: АС220V
MAX диаметр штока арматуры, мм: 28
Вес, кг: 17
Степень защиты корпуса: IP67
ISO-фланец: F10, F14

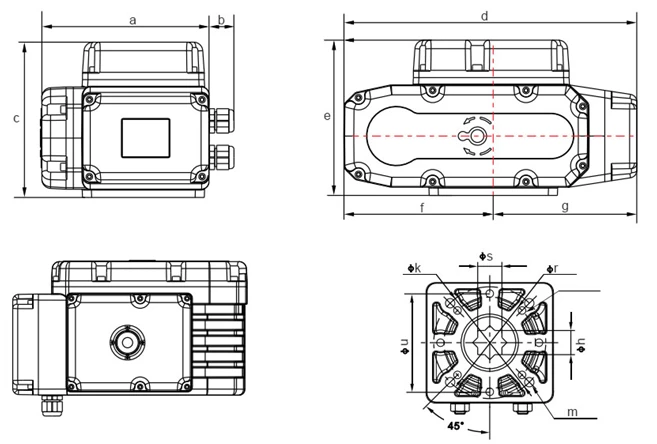

Внешний вид и установочные размеры MT-300 220В

a	b	c	d	e	f	g	k	r	h	u	m
184	24	170	316	170	163.25	152.25	125	102	30	110	4*m12

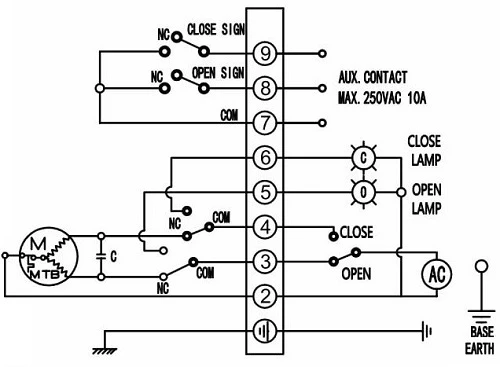

Электрическая схема управления электропроводом MT-300 220В

Характеристики

Бренд

ABRA

Страна производитель

Китай

Тип присоединения

фланцевый

Уплотнение

EPDM

Напряжение питания

220В

Класс материала корпуса

чугун

Тип управления

электропривод

Степень защиты корпуса

IP67

Серия

A40

Строительная длина

270 мм

Давление условное

16 бар

Диаметр условный

Ду300 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

120 ℃

Конструкция шпинделя

невыдвижной

Клин

обрезиненный

Взрывозащищенный корпус

нет

Ручной дублер

Шестигранник

Наличие моментной муфты

нет
